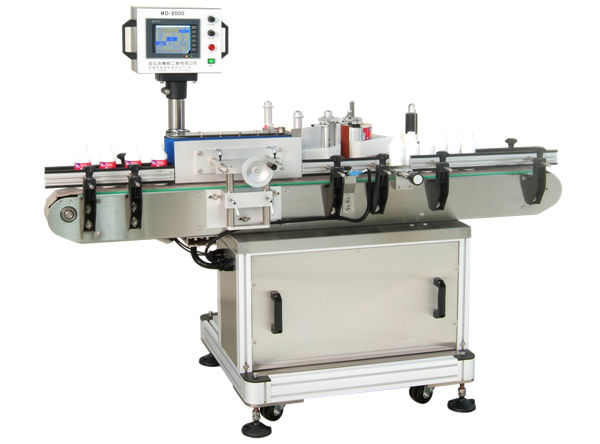

Laborategien Makina Fabrikatzailea

Produktuaren Deskribapena

---

1. Aplikazioaren esparrua

Etiketa desberdinaren tamaina objektu biribilak elikagaietan, medikuntzan, eguneroko produktu kimikoetan eta beste industria arinetan.

2. Ekipoen osaera

Armairu elektrikoa, transmititzeko mekanismoa, botilako gailu bereizgarria, Roll etiketa gailua, eskuila etiketa gailua, 1 # etiketa motorra, sistema eragilea eta kontrol sistema;

3. Ekipoen funtzioaren ezaugarriak

1) Kontrol-sistema: SIEMENS markako PLC kontrol-sistema erabili, funtzionamendu egonkor handia eta porrot-tasa oso baxua du.
2) Sistema eragilea: Gizonaren makina 7 hazbeteko ukipen-pantaila kontrolatzen du, zuzenean ikusmen interfazea funtzionamendu erraza, txinera eta ingelesa bi motako hizkuntzarekin, laguntza funtzio aberatsa eta akatsak bistaratzeko funtzioarekin batera.
3) Egiaztapen-sistema: erabili LEUZE markako etiketa-sentsorea, kontrol automatikoko etiketa geltokia, egonkorra eta erosoa ez dute langileen baldintza askoz altuagoak.
4) Bidali etiketa sistema: erabili SIEMENS potentzia handiko servo kontrol sistema, egonkorra abiadura handikoarekin.
5) Parametroak aurreztea: 10 talde etiketatzeko parametroak gorde ditzakezu, aldatutako botilek ez dute berrezarriko parametroak behar, makina zati bat ondo doitu.
6) Alarma funtzioa: etiketa isurketak, etiketa etetea edo beste makina bat gaizki funtzionatzen dutenean, guztiak alarma geldituko dira eta gelditzen dira.
7) Makina-materiala: Makina eta ordezko piezak S304 altzairu herdoilgaitza eta anodizatutako aluminiozko aleazio zaharra erabiltzen dute, korrosioarekiko erresistentzia handia eta inoiz ez herdoiltzeko.
8) Etiketatzeko modua: Erabili servo bidaltzeko etiketa sistema produktuaren azalera etiketa bidaltzeko.
9) Behe-tentsioko zirkuitu guztiek Schneider marka alemaniarra erabiltzen dute.

Botilako makina biribilen bideoak

---

Parametro Teknikoa

---

motorra gidatzen	servo motorra	funtzionamendu norabidea	ezker-eskuin
ekoizpena (botilak / min)	20-200 (botilaren tamainaren menpe)	etiketatze zehaztasuna	± 1,0 mm (planoaren zimurtasunaren arabera
etiketaren zehaztapenak	etiketa itsasgarria, gardena edo opakua	botila aplikazioa	pertsonalizatu daiteke
etiketaren aplikazioa	zabalera: 15-300mm Luzera: 15-300mm	etiketa erroldaren barne diametroa	76mm
etiketa erroldaren kanpoko diametroa	350mm (gehienez).	motorraren potentzia	550W
Tentsioa	AC220V, 50 / 60HZ Fase bakarrekoa	Inprimagailua erabiltzeko airea	5kg / cm²

Zk	izena	Model	unitatea	Marka
1	PLC kontrol sistema	288-1ST20-OAAO	1 multzoa	SEMIENS
2	Pantaila taktila	648-OCC11-3AXO	1 multzoa	SEMIENS
3	sentsore fotoelektrikoa (egiaztatu botila)	FS-N18N	1 multzoa	Japonia KEYENCE
4	Sentsore fotoelektrikoa (Egiaztatu etiketa opak）	GS61 / 6.2	1Set	Lueze alemaniarra
	Sentsore fotoelektrikoa (ikusi etiketa gardena）	GSU 14B / 66.3-S12	1Set	Leuze alemaniarra
5	Servo motorra	1FL6 034-2AF21-1AA1	1 multzoa	SEMIENS
6	Drive	6SL3 210-5FB10-4UA1	1 multzoa	SEMIENS
7	Garraio motor nagusia	90YS90DV22	1 multzoa	JSCC alemaniarra
8	Rolling label motorra	40W1: 30	1 multzoa	JSCC alemaniarra
9	Botilako motor bereiztua	40W1: 30	1 multzoa	JSCC alemaniarra
10	Abiadura Kontroladorea	25-90W	1 multzoa	JSCC alemaniarra

Xehetasunak

---

Mota: Etiketatzeko makina
Egoera: Berria
Eskaera: Edaria, Kimika, Lehengaiak, Elikadura, Medikua
Pakete mota: Botilak
Paketatzeko materiala: Papera, plastikoa
Kalifikazio automatikoa: automatikoa
Gidatutako Mota: Elektrikoa
Tentsioa: 220V edo 380V
Potentzia: 550W
Jatorrizko lekua: Shanghai, Txina (kontinentala)
Markaren izena: NPACL
Eredu zenbakia: PLM-A
Neurria (L * W * H): 1800 * 800 * 1500
Pisua: 260 kg
Ziurtagiria: ISO, CE
Saldu osteko zerbitzua: atzerritik kanpoko zerbitzua duten makineriaren eskura dauden ingeniariak: Avery marka alemaniarra
Produktuaren izena: botila biribilkatzeko auto automatikoa
Funtzioa: Ahesive Sticker Labelling
Etiketatzeko abiadura: 60-200 pieza / min
Botila mota: Botilako ontzi latak
Materiala: S304 altzairu herdoilgaitza
Izena: pegatina etiketatzeko makina
Erabilera: Lata ontziko botilak Etiketa makina
Bestelako izena: Botila Labelteko Makina automatikoa

---
